AKSA APD25A GENERATOR

Atteste
  TS ISO 8528
  TS ISO 9001-2008
Unserer Zeitrechnung
  SZUTEST
Richtlinie 2000/14/EG
Allgemeine Spezifikationen

Modellbezeichnung		APD 25 A
Frequenz (HZ)		50
Art des verwendeten Brennstoffs		Diesel
Motormarke und -modell		AKSA - A4CRX27
Marke und Modell des Generators		Aqsa - AK 218
Bedienfeld-Modell		DSE 6120
Kabine		ACP 3A

3 Phasenzahl, 50 Hz, PF 0,8

SPANNUNG	Standby-Stromversorgung (ESP)		Primäre Leistung (PRP)		Standby-Verstärker
	Kva	Kw	Kva	Kw
400/231	25	20	22	17.60	36.09

Standby-Strom (ESP) : Bei Ausfall der zuverlässigen Netzversorgung wird es zur Deckung des variablen elektrischen Lastbedarfs eingesetzt. ESP entspricht ISO 8528-1 Eine Überlastung ist nicht zulässig.

Prime Power (PRP): Sie ist definiert als kontinuierliche Arbeitsleistung bei variabler Last. PRP entspricht ISO 8528-1 und kann alle 12 Stunden um 10 % überlastet werden.
Motor-Spezifikationen

Motor		ADE
Motor-Modell		A4CRX27
Zylinder und Design		4 Zylinder - in Reihe
Durchmesser und Hub	Mm	90 X 105
Gesamtes Zylindervolumen	L	2.672
Luftansaugung		Natürlich angesaugt
Verdichtungsverhältnis		18:1
Norminaler Zyklus	.rpm	1500
Öl-Kapazität	L	6
Standby-Leistung (kW/PS)		24.4/32.7
Hauptleistung (kW/PS)		22.2/29.8
Jacke Safterhitzer Menge
		1
Mantel-Safterhitzer-Leistung (Watt)
		500
Art des verwendeten Brennstoffs
		Diesel
Einspritzung und Systemtyp
		Direkt
Kraftstoffpumpen-Typ
		Direkt
Regler-System
		Mechaniker
Betriebsspannung (VDC)
		12 VDC
Batterie und Kapazität (Menge/Ah)
		1x36
Kühlmethode
		Wassergekühlt
Luftstrom des Kühlgebläses (m³/min)
		84.7
Kühlmittelkapazität (nur mit Motor / Kühler) (lt)
		7/15.1
Luftfilter
		Trockener Typ
Prime 100 % Kraftstoffverbrauch unter Last (lt/Stunde)
		6.43
Prime 75 % Kraftstoffverbrauch unter Last (lt/Stunde)
		5.77
Prime 50 % Kraftstoffverbrauch unter Last (lt/Stunde)
		4.81

Eigenschaften der Lichtmaschine

Produzent		Ade
Marke und Modell des Generators		EG 218
Frequenz (HZ)	Hz	50
Leistung (kVA)	Kva	22,5
Entwurf		Bürstenlos
SPANNUNG	V	400
Phase		3
Automatischer Spannungsregler		SX460
Spannungsregelung	(+/-)	1,5%
Dämmsystem		H
Schutzklasse		Schutzart IP22
Leistungsfaktor		0.8
Gewicht der Lichtmaschine (kg)		128
Kühlluft (m³/min)	m3	5,7

Größe und Gewicht

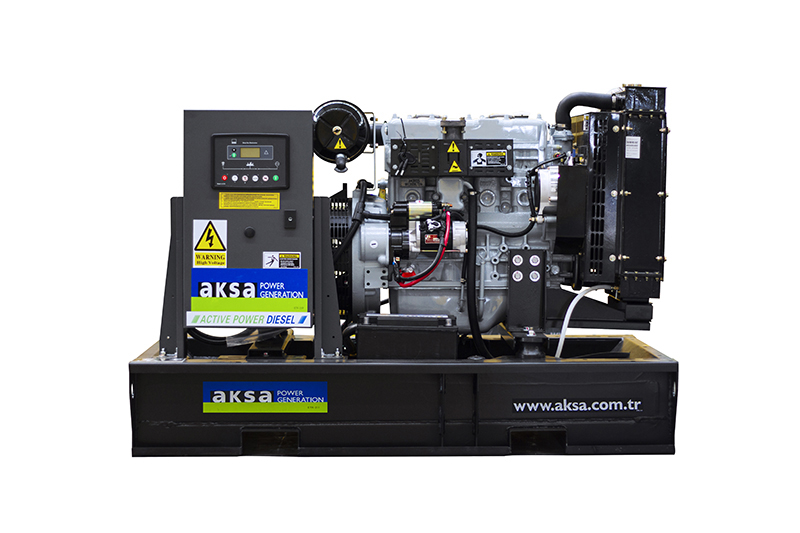

Offene Gruppe	Trockengewicht (kg.) (kg.)	Höhe (mm.)	Breite (mm.)	Höhe (mm.)	Fassungsvermögen des Kraftstofftanks (lt.) (Lt.)
	635	1696	892	1003

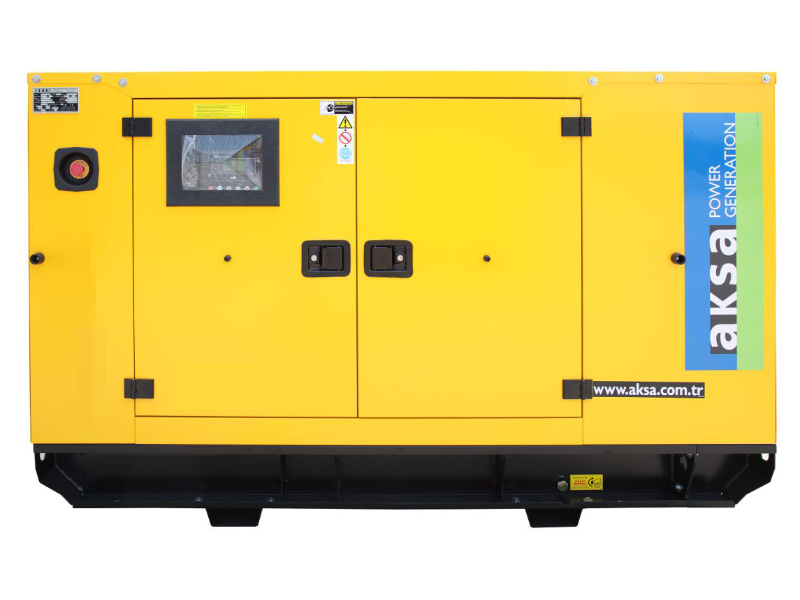

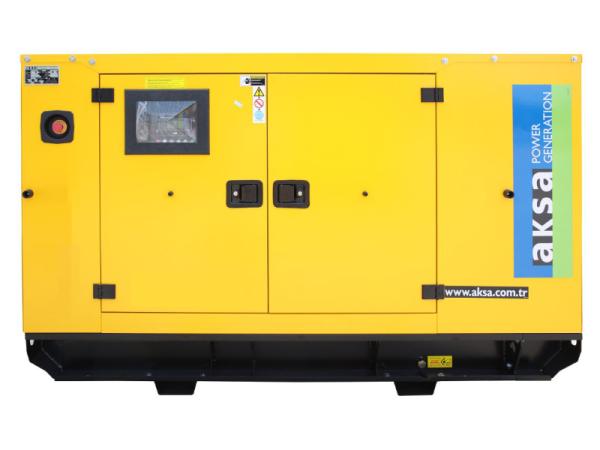

Kabinen-Gruppe	Trockengewicht (kg.) (kg.)	Höhe (mm.)	Breite (mm.)	Höhe (mm.)	Fassungsvermögen des Kraftstofftanks (lt.) (Lt.)
ACP 3A	810	1980	950	1128	60

EINFÜHRUNG

Das Aksa-Stromerzeugungssystem bietet optimale Leistung und Zuverlässigkeit für stationäre Standby-, Hauptstrom- und Dauerbetriebsanwendungen. Alle Stromaggregate werden im Werk hergestellt und produktionsgeprüft.

Zertifikat
  TS ISO 8528
  TS ISO 9001-2008
  CE
  SZUTEST
  2000/14/EG
Allgemeine Charakteristiken

Modellname		APD 25 A
Frequency (Hz)		50
Fuel Type		Diesel
Engine Made and Model		AKSA - A4CRX27
Alternator Made and Model		Aksa - AK 218
Control Panel Model		DSE 6120
Canopy		ACP 3A

3 Phase, 50 Hz, PF 0.8

VOLTAGE	STANDBY RATING (ESP)		PRIME RATING (PRP)		Standby Amper
	kVA	kW	kVA	kW
400/231	25	20	22	17.60	36.09

STANDBY RATING (ESP) : Applicable for supplying power to varying electrical load for the duration of power interruption of a reliable utility source. ESP is in accordance with ISO 8528-1. Overload is not allowed.

PRIME RATING (PRP) : Applicable for supplying power to varying electrical load for unlimited hours. PRP is in accordance with ISO 8528-1. 10 % overload capability is available for a period of 1 hour within 12-hour perod of operation.
ENGINE SPECIFICATIONS

Engine		AKSA
Engine Model		A4CRX27
NO. OF CYLINDERS AND BUILD		4 cylinders - in line
BORE AND STROKE	mm	90 X 105
TOTAL DISPLACEMENT	L	2.672
Aspiration		Naturally Aspirated
COMPRESSION RATIO		18:1
RATED SPEED (RPM)	d/dk	1500
OIL CAPACITY	L	6
Standby Power (kW/HP)		24.4/32.7
Prime Power		22.2/29.8
Block Heater QTY
		1
Block Heater Power (Watt)
		500
Fuel Type
		Diesel
Injection Type and System
		Direct
Type of Fuel Pump
		Direct
Governor System
		Mechanic
Operating Voltage (Vdc)
		12 Vdc
Battery and Capacity (Qty/Ah)
		1x36
Cooling Method
		Water Cooled
Cooling Fan Air Flow (m3/min)
		84.7
Coolant Capacity (engine only / with radiator) (lt)
		7/15.1
Air Filter
		Dry Type
Fuel Cons. Prime With %100 Load (lt/hr)
		6.43
Fuel Cons. Prime With %75 Load (lt/hr)
		5.77
Fuel Cons. Prime With %50 Load (lt/hr)
		4,81

SPEZIFIKATIONEN DES LICHTMASCHINENGERÄTS

Hersteller		Aksa
Hersteller und Modell des Generators		AK 218
Frequenz (Hz)	Hz	50
Leistung (kVA)	kVA	22,5
DESIGN		Bürstenlos
STROMSPANNUNG	V	400
Phase		3
AVR		SX460
Spannungsregulierung	(+/-)	1,5 %
Isoliersystem		H
Schutz		IP22
Nennleistungsfaktor		0,8
GEWICHTSKOMP. GENERATOR (Kg)		128
KÜHLLUFT (m³/min)	m 3	5,7

Größe und Gewicht

Offener Typ	TROCKENGEWICHT (kg.) (kg.)	LÄNGE (mm.)	BREITE (mm.)	HÖHE (mm.)	TANKKAPAZITÄT (lt.) (lt.)
	635	1696	892	1003
ÜBERDACHUNG	TROCKENGEWICHT (kg.) (kg.)	LÄNGE (mm.)	BREITE (mm.)	HÖHE (mm.)	TANKKAPAZITÄT (lt.) (lt.)
ACP 3A	810	1980	950	1128	60


1.  Menünavigationstasten
2.  Netzschalter schließen
3.  Hauptstatus- und Instrumentenanzeige
4.  Alarm-LEDs
5.  Generator schließen-Taste
6.  Status-LEDs
7.  Betriebsauswahltasten
Geräte
●DSE, Modell 6120, automatisches Netzausfall-Steuermodul.
●Batterieladegerät Eingang 198-264 Volt, Ausgang 27,6 V 5 A (24 V) oder 13,8 Volt 5A (12V)
●Not-Aus-Taster und Sicherungen für Steuerkreise.
KONSTRUKTION und FERTIGSTELLUNG
●Komponenten eingebaut in einem Stahlblechgehäuse. Die chemische Vorbeschichtung von Stahl mit Phosphat sorgt für eine korrosionsbeständige Oberfläche. Die Polyester-Komposit-Pulverdeckschicht sorgt für einen hohen Glanz und eine extrem haltbare Oberfläche. Die abschließbare und aufklappbare Paneeltür ermöglicht einen einfachen Zugang zu den Komponenten.
INSTALLATION
Das Bedienfeld ist auf einem Grundrahmen mit einem Stahlständer montiert. Befindet sich auf der rechten Seite des Generatorsatzes (wenn Sie den Generatorsatz vom Generator betrachten)
STEUEREINHEIT DES STEUERGERÄTS
Das DSE 6120-Modul wurde zur Überwachung von Generatorfrequenz, Spannung, Strom, Motoröldruck, Kühlmitteltemperatur, Betriebsstunden und Batteriespannung entwickelt.
Modul überwacht die Netzversorgung und schaltet bei Netzausfall auf den Generator um.
Der DSE6120 zeigt außerdem den Betriebsstatus und Fehlerzustände an, indem er das Aggregat automatisch abschaltet und beim ersten Mal den tatsächlichen Fehlerzustand eines Aggregatausfalls anzeigt. Das LCD-Display zeigt den Fehler an.
STANDARDSPEZIFIKATIONEN
●Mikroprozessorgesteuert.
●Das LCD-Display erleichtert das Ablesen der Informationen.
●Automatischer Wechsel zwischen Netz- (Versorgungs-) und Generatorstrom.
●Manuelle Programmierung auf der Frontplatte.
●Benutzerfreundliche Einrichtung und Tastenanordnung.
●Fernstart.
●Ereignisprotokollierung (50) mit Datum und Uhrzeit.
●Bedienelemente: Stopp/Reset, Manuell, Auto, Test, Start, Tasten. Ein zusätzlicher Druckknopf neben dem LCD-Display dient zum Scrollen durch die Dosieranzeigen der Module.
Instrumente
MOTOR
●Motordrehzahl.
●Öldruck.
●Kühlmitteltemperatur.
●Laufzeit.
●Batteriespannung.
●Konfigurierbares Timing.

GENERATOR
●Spannung (LL, LN).
●Strom (L1-L2-L3).
●Frequenz.
●Gen. Bereit machen.
●Gen. Aktiviert einstellen.

NETZ
●Netzbereit.
●Netzbetrieben.
Schutzschaltungen
WARNUNG
●Ladefehler.
●Batteriespannung niedrig/hoch.
●Kann nicht anhalten.
●Niedrige/Hohe Generatorspannung.
●Unter/über der Generatorfrequenz.
●Über-/Untergeschwindigkeit.
●Niedriger Öldruck.
●Hohe Kühlmitteltemperatur.

ABSCHALTUNGEN
●Start fehlgeschlagen.
●Notstopp.
●Niedriger Öldruck.
●Hohe Kühlmitteltemperatur.
●Über-/Untergeschwindigkeit.
●Unter/über der Generatorfrequenz.
●Unter-/Überspannung des Generators.
●Öldrucksensor offen.
●Kühlmitteltemperatursensor offen.

ELEKTRISCHE AUSLÖSUNG
●Generatorüberstrom.
Optionen
●Flexibler Sensor kann mit Temperatur, Druck, Prozentsatz (Warnung/Abschaltung/elektrische Auslösung) gesteuert werden.
●Lokale Einstellungsparameter und Überwachung vom PC zum Steuermodul mit USB-Verbindung (max. 6 m).
Standards
●Elektrische Sicherheit/EMV-Kompatibilität
●BS EN 60950 Elektrische Geschäftsausrüstung.
●BS EN 61000-6-2 EMV-Störfestigkeitsnorm.
●BS EN 61000-6-4 EMV-Emissionsnorm
STATISCHES BATTERIELADEGERÄT
● Das Batterieladegerät wird mit Schaltmodus- und SMD-Technologie hergestellt und weist einen hohen Wirkungsgrad auf.
● Die Ausgangs-VI-Kennlinie der Batterieladegerätemodelle ist nahezu quadratisch und die Ausgangsleistung beträgt 5 Ampere, 13,8 V für 12 Volt und 27,6 V für 24 V. Eingang 198 - 264 Volt Wechselstrom.
● Das Ladegerät ist am Ausgang mit einer Schutzdiode ausgestattet.
● Schließen Sie die Ladeausfall-Relaisspule zwischen dem positiven Ausgang und dem CF-Ausgang an.
● Sie sind mit einem RFI-Filter ausgestattet, um die vom Gerät abgestrahlten elektrischen Störungen zu reduzieren.
● Galvanisch isolierter Ein- und Ausgang, typischerweise 4 kV für hohe Zuverlässigkeit.
