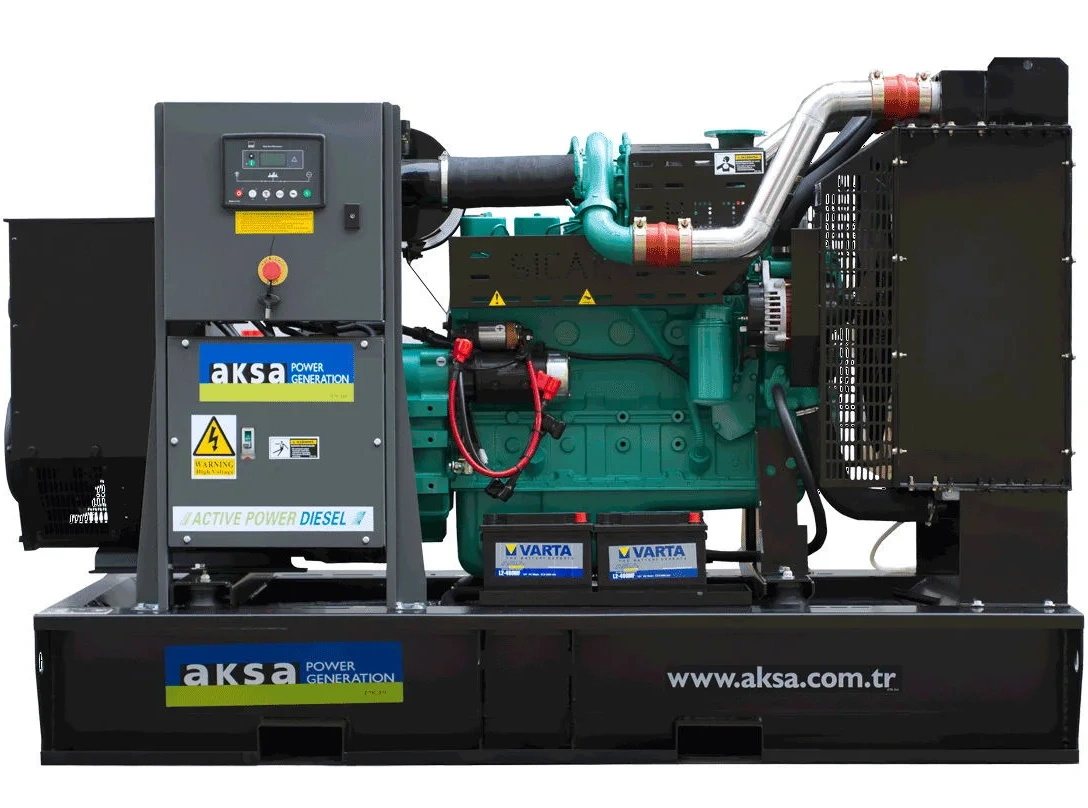

ГЕНЕРАТОР AKSA APD145C
Сертифікат
TS ISO 9001-2008
CE
Загальні характеристики
3 фази, 50 Гц, PF 0,8
РЕЗЕРВНЕ ЖИВЛЕННЯ (ESP) : Застосовується для живлення змінного електричного навантаження на час перерви в подачі електроенергії від надійного джерела живлення. ESP відповідає стандарту ISO 8528-1. Перевантаження не допускається.
ОСНОВНА НОМІНАЛЬНА ПОТУЖНІСТЬ (PRP): Застосовується для живлення змінного електричного навантаження протягом необмеженої кількості годин. PRP відповідає стандарту ISO 8528-1. Можливість 10% перевантаження доступна протягом 1 години протягом 12-годинного періоду роботи.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ДВИГУНА
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ГЕНЕРАТОРА ЗМІННОГО СТРУМУ
РОЗМІРИ та ВАГА
1. Кнопки навігації по меню
2. Кнопка вимкнення живлення
3. Основний дисплей стану та приладів
4. Світлодіоди тривоги
5. Кнопка закриття генератора
6. Індикатори стану
7. Кнопки вибору операцій
Пристрої
●DSE, модель 6120 Модуль автоматичного контролю несправностей мережі.
●Вхід зарядного пристрою 198-264 В, вихід 27,6 В 5 А (24 В) або 13,8 В 5 А (12 В)
●Кнопка аварійної зупинки та запобіжники для ланцюгів управління.
БУДІВНИЦТВО та ОЗДОБЛЕННЯ
●Компоненти встановлені в корпусі з листової сталі. Фосфатна хімічна речовина, попередньо нанесена на сталь, забезпечує корозійну стійкість поверхні. Поліефірне композитне порошкове покриття утворює глянцевий блиск і надзвичайно міцне покриття. Дверцята, що замикаються на замок і відкидаються, забезпечують легкий доступ до компонентів.
ВСТАНОВЛЕННЯ
Панель управління встановлена на рамі зі сталевою підставкою. Розташована з правого боку генераторної установки (якщо дивитися на генераторну установку з боку генератора)
БЛОК УПРАВЛІННЯ ГЕНЕРАТОРНОЮ УСТАНОВКОЮ
Модуль DSE 6120 призначений для моніторингу частоти генератора, напруги, струму, тиску масла в двигуні, температури охолоджуючої рідини, кількості годин роботи та напруги акумулятора.
Модуль контролює мережеве живлення і перемикається на генератор, коли мережеве живлення зникає.
DSE6120 також вказує на робочий стан і умови несправності, автоматично вимикаючи генераторну установку і надаючи справжню інформацію про стан несправності в разі відмови генераторної установки.
СТАНДАРТНІ ХАРАКТЕРИСТИКИ
Мікропроцесорне управління.
ЖК-дисплей робить інформацію легко читабельною.
Автоматичне перемикання між живленням від електромережі та від генератора.
Ручне програмування на передній панелі.
Зручне налаштування та розташування кнопок.
Дистанційний запуск.
Реєстрація подій (50) із зазначенням дати та часу.
Елементи керування: Стоп/Сброс, Ручний, Авто, Тест, Старт, кнопки. Додаткова кнопка поруч з РК-дисплеєм використовується для прокрутки дисплеїв вимірювання модулів.
Прилади
ДВИГУН
Оберти двигуна.
Тиск масла.
Температура охолоджуючої рідини.
Час роботи.
Вольтаж акумулятора.
Настроюється час запуску.
ГЕНЕРАТОР
Напруга (L-L, L-N).
Струм (L1-L2-L3).
Частота.
Налаштування генератора готове.
Генератор увімкнено.
МЕРЕЖА
Мережа готова.
Мережа увімкнена.
Схеми захисту
ПОПЕРЕДЖЕННЯ
Збій заряду.
Низька/висока напруга акумулятора.
Неможливість зупинки.
Низька/висока напруга генератора.
Занижена/висока частота генератора.
Завищена/занижена швидкість.
Низький тиск масла.
Висока температура охолоджуючої рідини.
ВІДКЛЮЧЕННЯ
Неможливість запуску.
Аварійна зупинка.
Низький тиск масла.
Висока температура охолоджуючої рідини.
Завищена/занижена швидкість.
Занижена/завищена частота генератора.
Напруга генератора занижена/завищена.
Відкритий датчик тиску масла.
Відкритий датчик температури охолоджуючої рідини.
ЕЛЕКТРИЧНЕ ВІДКЛЮЧЕННЯ
Перевантаження генератора по струму.
Опції
Гнучкий датчик може контролювати температуру, тиск, відсоток (попередження / вимкнення / електричне відключення)
Локальне налаштування параметрів і моніторинг з ПК на модуль управління за допомогою USB-з'єднання (макс. 6 мт).
Стандарти
Електробезпека / сумісність з електромагнітною сумісністю
BS EN 60950 Електричне обладнання для бізнесу.
BS EN 61000-6-2 Стандарт електромагнітної стійкості.
BS EN 61000-6-4 Стандарт емісії електромагнітної сумісності
СТАТИЧНИЙ ЗАРЯДНИЙ ПРИСТРІЙ
● Зарядний пристрій виготовляється з використанням імпульсного режиму та технології SMD і має високу ефективність.
Вихідна V-I характеристика моделей зарядних пристроїв дуже близька до прямокутної і становить 5 ампер, 13,8 В для 12 вольт і 27,6 В для 24 вольт. Вхідна напруга 198 - 264 В змінного струму.
Зарядний пристрій оснащений захисним діодом на виході.
Підключіть котушку реле несправності заряду між позитивним виходом і виходом CF.
Оснащені фільтром радіочастотних перешкод для зменшення електричних шумів, що випромінюються пристроєм.
Гальванічно ізольовані вхід і вихід, як правило, 4 кВ для високої надійності.
TS ISO 9001-2008
CE
Загальні характеристики
| Назва моделі | APD 145 C | ||
|---|---|---|---|
| Частота (Гц) | 50 | ||
| Тип палива | Diesel | ||
| Марка та модель двигуна | CUMMINS - 6BTAA5.9-G2 | ||
| Виробник і модель генератора змінного струму | Aksa - AK 4110 | ||
| Модель панелі керування | DSE 6120 | ||
| Навіс | AK 49 |
3 фази, 50 Гц, PF 0,8
| НАПРУГА | РЕЗЕРВНИЙ РЕЙТИНГ (ESP) | ПРАЙМ-РЕЙТИНГ (PRIME RATING, PRP) | Standby Amper | ||
|---|---|---|---|---|---|
| кВА | кВт | кВА | кВт | ||
| 400/231 | 145 | 116 | 132 | 105.60 | 209.30 |
РЕЗЕРВНЕ ЖИВЛЕННЯ (ESP) : Застосовується для живлення змінного електричного навантаження на час перерви в подачі електроенергії від надійного джерела живлення. ESP відповідає стандарту ISO 8528-1. Перевантаження не допускається.
ОСНОВНА НОМІНАЛЬНА ПОТУЖНІСТЬ (PRP): Застосовується для живлення змінного електричного навантаження протягом необмеженої кількості годин. PRP відповідає стандарту ISO 8528-1. Можливість 10% перевантаження доступна протягом 1 години протягом 12-годинного періоду роботи.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ДВИГУНА
| Двигун | КАМІНЬ | ||
|---|---|---|---|
| Модель двигуна | 6BTAA5.9-G2 | ||
| НІ. КІЛЬКІСТЬ ЦИЛІНДРІВ І КОНСТРУКЦІЯ | 6 циліндрів - в лінію | ||
| ОТВІР І ХІД | mm | 102 X 120 | |
| ЗАГАЛЬНЕ ПЕРЕМІЩЕННЯ | L | 5.90 | |
| Прагнення | Турбонаддув і охолодження наддувного повітря | ||
| СТУПІНЬ СТИСНЕННЯ | 17.3:1 | ||
| НОМІНАЛЬНА ШВИДКІСТЬ (ОБ/ХВ) | d/dk | 1500 | |
| НАФТОВИЙ ПОТЕНЦІАЛ | L | 16.4 | |
| Потужність в режимі очікування (кВт/к.с.) | 130/174 | ||
| Прайм Пауер | 120/161 | ||
| Блочний нагрівач КІЛЬКІСТЬ | |||
| 1 | |||
| Потужність блочного нагрівача (Вт) | |||
| 1000 | |||
| Тип палива | |||
| Дизель | |||
| Тип і система впорскування | |||
| Прямий | |||
| Тип паливного насоса | |||
| BYC PB | |||
| Губернаторська система | |||
| Електронний | |||
| Робоча напруга (В постійного струму) | |||
| 24 Vdc | |||
| Батарея та ємність (Qty/Ah) | |||
| 2x66 | |||
| Зарядний генератор (A) | |||
| 40 | |||
| Спосіб охолодження | |||
| З водяним охолодженням | |||
| Потік повітря вентилятора охолодження (м3/хв) | |||
| 148 | |||
| Об'єм охолоджувальної рідини (тільки двигун / з радіатором) (л) | |||
| 10/54 | |||
| Повітряний фільтр | |||
| Сухий тип | |||
| Витрати пального. Заправка при 100% навантаженні (л/год) | |||
| 30 | |||
| Витрата палива. Заправка при навантаженні %75 (л/год) | |||
| 23 | |||
| Витрата пального. Заправка при навантаженні %50 (л/год) | |||
| 16 | |||
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ГЕНЕРАТОРА ЗМІННОГО СТРУМУ
| Виробник | Aksa | |
|---|---|---|
| Виробник і модель генератора змінного струму | AK 4110 | |
| Частота (Гц) | Hz | 50 |
| Потужність (кВА) | kVA | 137,5 |
| ДИЗАЙН | Безщітковий | |
| НАПРУГА | V | 400 |
| Фаза | 3 | |
| A.V.R. | AS460 | |
| Регулювання напруги | (+/-) | 1,5% |
| Система ізоляції | H | |
| Захист | IP22 | |
| Номінальний коефіцієнт потужності | 0.8 | |
| ВАГОВИЙ КОМП. ГЕНЕРАТОР (кг) | 492 | |
| ОХОЛОДЖУЮЧЕ ПОВІТРЯ (м³/хв) | m3 | 30,84 |
РОЗМІРИ та ВАГА
| Відкритий тип | СУХА ВАГА (кг.) (кг.) |
ДОВЖИНА (мм.) |
ШИРИНА (мм.) |
ВИСОТА (мм.) |
ЄМНІСТЬ БАКУ (л.) (л.) (л.) |
|---|---|---|---|---|---|
 |
1360 | 2290 | 1000 | 1474 | 195 |
| КАНОПІЯ | СУХА ВАГА (кг.) (кг.) |
ДОВЖИНА (мм.) |
ШИРИНА (мм.) |
ВИСОТА (мм.)) |
ЄМНІСТЬ БАКУ (л.) (л.) (л.) |
AK 49 |
1780 | 3402 | 1147 | 2007 | 340 |
1. Кнопки навігації по меню 2. Кнопка вимкнення живлення
3. Основний дисплей стану та приладів
4. Світлодіоди тривоги
5. Кнопка закриття генератора
6. Індикатори стану
7. Кнопки вибору операцій
Пристрої
●DSE, модель 6120 Модуль автоматичного контролю несправностей мережі.
●Вхід зарядного пристрою 198-264 В, вихід 27,6 В 5 А (24 В) або 13,8 В 5 А (12 В)
●Кнопка аварійної зупинки та запобіжники для ланцюгів управління.
БУДІВНИЦТВО та ОЗДОБЛЕННЯ
●Компоненти встановлені в корпусі з листової сталі. Фосфатна хімічна речовина, попередньо нанесена на сталь, забезпечує корозійну стійкість поверхні. Поліефірне композитне порошкове покриття утворює глянцевий блиск і надзвичайно міцне покриття. Дверцята, що замикаються на замок і відкидаються, забезпечують легкий доступ до компонентів.
ВСТАНОВЛЕННЯ
Панель управління встановлена на рамі зі сталевою підставкою. Розташована з правого боку генераторної установки (якщо дивитися на генераторну установку з боку генератора)
БЛОК УПРАВЛІННЯ ГЕНЕРАТОРНОЮ УСТАНОВКОЮ
Модуль DSE 6120 призначений для моніторингу частоти генератора, напруги, струму, тиску масла в двигуні, температури охолоджуючої рідини, кількості годин роботи та напруги акумулятора.
Модуль контролює мережеве живлення і перемикається на генератор, коли мережеве живлення зникає.
DSE6120 також вказує на робочий стан і умови несправності, автоматично вимикаючи генераторну установку і надаючи справжню інформацію про стан несправності в разі відмови генераторної установки.
СТАНДАРТНІ ХАРАКТЕРИСТИКИ
Мікропроцесорне управління.
ЖК-дисплей робить інформацію легко читабельною.
Автоматичне перемикання між живленням від електромережі та від генератора.
Ручне програмування на передній панелі.
Зручне налаштування та розташування кнопок.
Дистанційний запуск.
Реєстрація подій (50) із зазначенням дати та часу.
Елементи керування: Стоп/Сброс, Ручний, Авто, Тест, Старт, кнопки. Додаткова кнопка поруч з РК-дисплеєм використовується для прокрутки дисплеїв вимірювання модулів.
Прилади
ДВИГУН
Оберти двигуна.
Тиск масла.
Температура охолоджуючої рідини.
Час роботи.
Вольтаж акумулятора.
Настроюється час запуску.
ГЕНЕРАТОР
Напруга (L-L, L-N).
Струм (L1-L2-L3).
Частота.
Налаштування генератора готове.
Генератор увімкнено.
МЕРЕЖА
Мережа готова.
Мережа увімкнена.
Схеми захисту
ПОПЕРЕДЖЕННЯ
Збій заряду.
Низька/висока напруга акумулятора.
Неможливість зупинки.
Низька/висока напруга генератора.
Занижена/висока частота генератора.
Завищена/занижена швидкість.
Низький тиск масла.
Висока температура охолоджуючої рідини.
ВІДКЛЮЧЕННЯ
Неможливість запуску.
Аварійна зупинка.
Низький тиск масла.
Висока температура охолоджуючої рідини.
Завищена/занижена швидкість.
Занижена/завищена частота генератора.
Напруга генератора занижена/завищена.
Відкритий датчик тиску масла.
Відкритий датчик температури охолоджуючої рідини.
ЕЛЕКТРИЧНЕ ВІДКЛЮЧЕННЯ
Перевантаження генератора по струму.
Опції
Гнучкий датчик може контролювати температуру, тиск, відсоток (попередження / вимкнення / електричне відключення)
Локальне налаштування параметрів і моніторинг з ПК на модуль управління за допомогою USB-з'єднання (макс. 6 мт).
Стандарти
Електробезпека / сумісність з електромагнітною сумісністю
BS EN 60950 Електричне обладнання для бізнесу.
BS EN 61000-6-2 Стандарт електромагнітної стійкості.
BS EN 61000-6-4 Стандарт емісії електромагнітної сумісності
СТАТИЧНИЙ ЗАРЯДНИЙ ПРИСТРІЙ
● Зарядний пристрій виготовляється з використанням імпульсного режиму та технології SMD і має високу ефективність.
Вихідна V-I характеристика моделей зарядних пристроїв дуже близька до прямокутної і становить 5 ампер, 13,8 В для 12 вольт і 27,6 В для 24 вольт. Вхідна напруга 198 - 264 В змінного струму.
Зарядний пристрій оснащений захисним діодом на виході.
Підключіть котушку реле несправності заряду між позитивним виходом і виходом CF.
Оснащені фільтром радіочастотних перешкод для зменшення електричних шумів, що випромінюються пристроєм.
Гальванічно ізольовані вхід і вихід, як правило, 4 кВ для високої надійності.
